太陽能鈣鈦礦電池激光刻蝕機，采用飛秒激光刻蝕設備適用于ITO、FTO、氧化鋅、氧化鋯、氧化鈦、氧化鎳NiOx、金、銀、碳粉等導電金屬、氧化物材料激光刻蝕。也可針對玻璃、硅片、氧化鋯陶瓷等材料超細線寬激光刻蝕、劃線、刻槽。
客戶服務熱線
13429899098郵 箱：info@whlasers.com
傳 真：027-63496399
太陽能鈣鈦礦電池激光刻蝕機，采用飛秒激光刻蝕設備適用于ITO、FTO、氧化鋅、氧化鋯、氧化鈦、氧化鎳NiOx、金、銀、碳粉、銅、鋁等導電金屬、氧化物材料激光刻蝕。也可針對玻璃、硅片、氧化鋯陶瓷等材料超細線寬激光刻蝕、劃線、刻槽。
同時，適用于其他多層材料超細線寬激光刻蝕加工，如不銹鋼網上的PI膜刻蝕、玻璃基材上PI膜刻蝕、不銹鋼光柵劃線等應用。

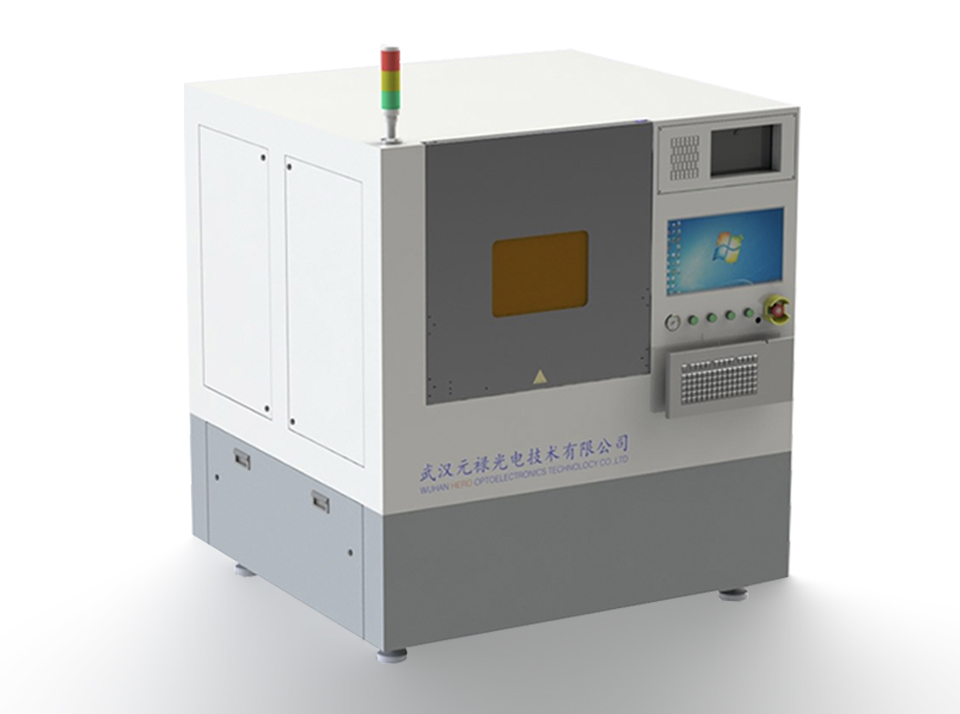

設備簡介
設備采用固體激光器，激光波長1030nm，適合對導電玻璃與鍍層進行精細刻線；采用自主研發的控制軟件、直接導入CAD 數據進行激光刻蝕，操作簡單，方便快捷；通過軟件實時調節振鏡與直線電機、電動升降工作臺的設計，加上真空吸附托盤裝置，能有效地解決激光刻蝕機在加工運行中的平穩性；采用獨特除塵系統設計，能保證玻璃與工作平面的清潔，保證激光刻蝕過程中無殘留。
設備集數控技術、激光技術、軟件技術等光機電高技術于一體，具有高靈活性、高精度、高速度等先進制造技術的特征?？纱蠓秶鷥?nèi)進行各種圖案，各種尺寸的精密、高速刻蝕，并且能夠保證很高的產能，是一個可靠、穩定和具有高性能價格比的產品。
適用行業
玻璃、硅片、陶瓷、PET薄膜等基底上鍍膜激光刻蝕，常用于觸摸屏、光伏太陽能電池、電致色玻璃、調光玻璃、發光玻璃、其它顯示屏等行業激光刻蝕加工。
整體說明
主要構成：激光器、光路系統、運動系統、控制系統、 定位系統、 抽塵系統、 真吸附空系統等組成。
主要技術參數
型號 | ET1260-FF鈣鈦礦電池激光刻蝕機 | |
激光器 | 飛秒、皮秒激光器，波長1030nm/532nm | 納秒激光器，波長1064nm |
加工幅面 | 1200*600mm/600*500mm/500*400mm（可定制加工幅面） | |
聚焦光斑 | ＜10μm | ＜20μm |
激光器頻率調節范圍 | 20-5000KHz | 100-500KHz |
刻蝕最小線寬 | ＜10 um | ＜20μm |
（最大可以去除95%以上的氧化物鍍層） | ||
整機精度 | ±15μm | ±20μm |
最小線間距 | ＜10μm | ＜20μm |
工作臺定位精度 | ±2um | |
工作臺重復精度 | ±1um | |
CCD自動定位精度 | ±2um | |
刻蝕速度 | ＜4000mm/s | |
設備尺寸 | 1950mmL×1700mmW×1960mmH（根據實際尺寸而定） | |
設備重量 | 3500kg | |
功率消耗 | ＜3000W | |
可處理文件格式 | 標準CAD2004版DXF文件 | |
注：根據實驗室前期實驗性階段需要，武漢元祿光電針對性開發出了實驗室階段小型激光刻蝕機，適用于100*100mm以下導電玻璃激光刻蝕、劃線應用，歡迎前來咨詢了解。
P2層氧化鋯、氧化鈦激光刻蝕
P3層碳粉激光刻蝕
FTO激光刻蝕
大面積FTO激光刻蝕
白玻璃激光劃線
FTO激光刻蝕
ITO激光刻蝕
碳粉激光刻蝕
鈣鈦礦電池成品
FTO激光刻蝕
碳粉激光刻蝕
鈣鈦礦電池成品
